[GNS3] 터널링을 활용한 VPN 실습



오늘은 GNS3를 활용해서

터널링기술을 이용해 VPN에 대해 실습해보겠습니다!



VPN 이란?

: 스위칭 방식을 이용해 원격에 떨어진 사설망 간 통신이 가능하게 하는 기술

: 현재는 터널링을 이용하여 사설망을 연결하고 있습니다. 하지만 VPN자체에 암호화 기능이 없는 단점이 존재합니다!







터널링이란?

: 물리적 세계에서 터널링은 일반적으로 가로지를 수 없는 지형이나 경계를 가로지르는 방법입니다.

: 새로운 L3헤더를 추가 (공인 IP가 추가)

: 암호화 기능이 없어 스니핑시 데이터가 노출됨







정의만으로는 정확한 의미에 대해 체감하기 힘들 수 있는데요.

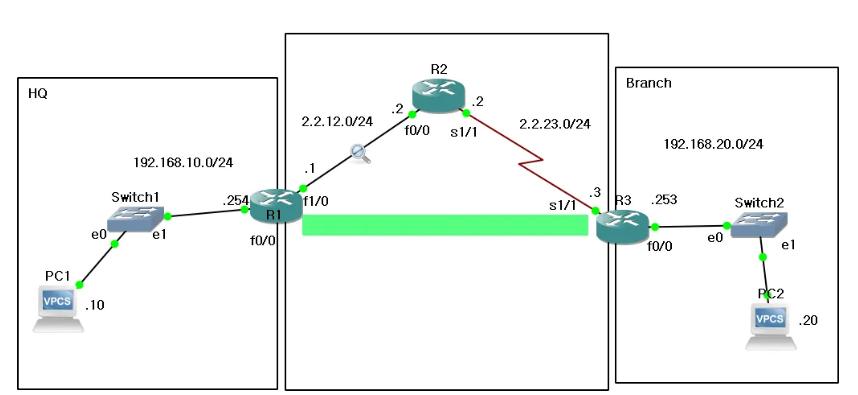

실제로는 서울에 있는 본사와 송도에 있는 지사를 연결하는 것과 같은 의미라고 생각 해볼 수 있습니다.



자세한 내용은 실습과 이미지를 통해 이해해보도록 합시다!











기본세팅)

PC1)
ip 192.168.10.10 192.168.10.254

R1)
conf t
int f0/0
ip add 192.168.10.254 255.255.255.0
no sh

int f1/0
ip add 2.2.12.1 255.255.255.0
no sh

R2)
conf t
int f0/0
ip add 2.2.12.2 255.255.255.0
no sh

int s1/1
ip add 2.2.23.2 255.255.255.0
no sh

R3)
conf t
int s1/1
ip add 2.2.23.3 255.255.255.0
no sh

int f0/0
ip add 192.168.20.253 255.255.255.0
no sh

PC2)
ip 192.168.20.20 192.168.20.253



: R1-R2 까지의 통신은 가능하다! 하지만 공중망에서는 사설망의 정보가 없으므로 사설망까지 전달은 되지 않음!











이제 터널링 기술을 이용해보겠습니다!















R1과 R3에 터널링 기술을 적용 해보겠습니다.



- R1과 R3에 터널 생성

R1)
conf t
int tunnel 1
ip unnumbered f0/0     # 터널 인터페이스에 f0/0의 IP 주소를 공유하여 사용 (IP 절약)
tunnel source f1/0     # 터널의 출발 인터페이스를 FastEthernet1/0으로 지정
tunnel destination 2.2.23.3

ip route 192.168.20.0 255.255.255.0 tunnel 1
# 192.168.20.0/24 네트워크로의 경로를 터널1을 통해 설정 (새로운 헤더를 붙힘)

R3)
conf t
int tunnel 3
ip unnumbered f0/0
tunnel source s1/1
tunnel destination 2.2.12.1

ip route 192.168.10.0 255.255.255.0 tunnel 3





tunnel source 와 desitnation이 존재 하는데요



source는 내 라우터의 인터페이스

destination은 상대 라우터의 (공중망과 연결된) 인터페이스 입니다.





또한, ip route 192.168.10.0 255.255.255.0 tunnel 3 가 존재합니다.

이는 192.168.10.0 네트워크로 향하는 트래픽을 앞서 정의한 tunnel 3로 보낸다는 의미로 볼 수 있습니다!

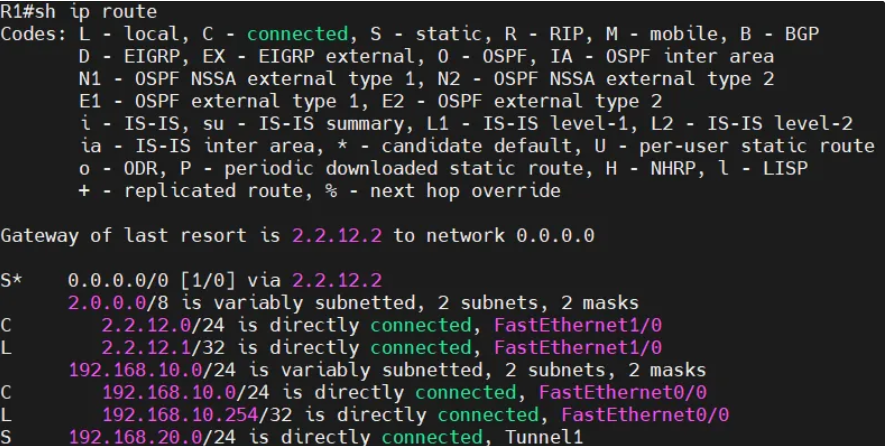

R1 루트)





PC1 -> PC2)

: TTL = 62 → R1 과 R3로 연결되는 것 처럼 생각 (2개의 라우터를 거치는 것 처럼 여겨지지만 실제는 R2를 거침)





---



✅ 장점 (Advantages)

1. 보안성 강화
   → 데이터 암호화로 안전한 통신 가능
2. 프로토콜 호환성 확보
   → 서로 다른 네트워크/프로토콜 간 연결 가능
3. 사설 네트워크 확장
   → 인터넷을 통해 지사 간 네트워크 연결
4. 방화벽/NAT 우회 가능
   → 제한된 환경에서도 통신 가능

❌ 단점 (Disadvantages)

1. 속도 저하
   → 암호화/복호화 및 오버헤드로 인해 전송 속도 감소
2. 구성 복잡성
   → 설정 및 유지보수가 어렵고 전문 지식 필요
3. 보안 의존성
   → 잘못된 설정 시 오히려 보안 취약점 발생 가능
4. 추적 어려움
   → 터널 내 패킷 분석이 어려워 네트워크 모니터링 제한

이렇게 터널링 기술에 대해 알아보았는데요.



어떤 기술이든 장점과 단점이 존재하기 때문에 상황에 따라 적절한 기술을 사용하는 것이 중요합니다!



감사합니다!
